您當前位置: 綜合解決方案 智能電網安全方案 激光光聲光譜變壓器油中氣體在線監測預警裝置
激光光聲光譜3000
激光光聲光譜變壓器油中氣體在線監測預警裝置

激光光聲光譜變壓器油中氣體在線監測預警裝置是基于激光光聲光譜技術的變壓器運行狀況實時在線監測產品。 裝置能按預設周期連續在線檢測變壓器油中溶解的H2、CO、CO2、CH4、C2H2、C2H4、C2H6等特征氣體及微水含量, 實時監測分析變壓器等油浸式電氣設備運行狀況,提高電力系統運行安全性、可靠性和經濟性。

適用場景

油浸式變壓器、電抗器等電氣設備的油中溶解氣體在線監測

產品優勢

實時在線監測、高精度、易安裝、生命周期免維護

先進技術

自研基于激光光聲光譜技術的國家專利密集型產品

檢測氣體

H2、CO、CO2、CH4、C2H2、C2H4、C2H6微水

功能配置
產品型號 產品簡介 應用場景 安裝方式
iPDMD-3000 測量乙炔C2H2、乙烯C2H4、甲烷CH4、氫氣H2、一氧化碳CO、二氧化碳CO2、乙烷C2H6以及微水含量,可選配集氣盒瓦斯監測模塊,為大型變壓器提供全面的實時監測預警。 針對油侵式變壓器進行故障預警監測,并通過大衛三角形圖示法、三比值法等方法做故障分析與診斷。 機柜式
iPDMD-3100 測量乙炔C2H2以及微水含量,內部包含三套獨立的檢測系統,實現冗余配置,為大型變壓器提供重要的實時監測預警。 用于油浸式變壓器的繼電保護或控制,可獨立對變壓器油中溶解乙炔含量進行快速自動檢測和設備故障分析診斷與預警 機柜式
運行指標
參數 技術指標
技術原理 基于光聲效應的激光光聲光譜技術
電源 220VAC±10%,50Hz輸入,功率不大于1kW
重量 < 150KG
外形尺寸 標準19'機柜
環境溫度 -40℃~70℃
環境濕度 自動、菜單、手動控制可選
控制方式 自動、菜單、手動控制可選
通信方式 RS485/RJ45/光纖/無線
監測技術指標
iPDMD-3000在線監測裝置技術指標ppm(μL/L)
檢測參量 最小可檢量 檢測范圍 測量誤差限值
氫氣H2 2 2~2000 ±2或±30%
乙炔C2H2 0.2 0.2~200 ±0.2或±30%
乙烯C2H4 0.5 0.5~600 ±0.5或±30%
甲烷CH4 0.5 0.5~600 ±0.5或±30%
乙烷C2H6 0.5 0.5~600 ±0.5或±30%
一氧化碳CO 25 25~3000 ±25或±30%
二氧化碳CO2 25 25~15000 ±25或±30%
iPDMD-3100在線監測裝置技術指標ppm(μL/L)
檢測參量 最小可檢量 檢測范圍 測量誤差限值
乙炔C2H2 0.2 0.2~5(含5) ±0.1或±10%
乙炔C2H2 5 5~10(含10) ±0.5
乙炔C2H2 10 10~50 ±1或±10%
技術性能特點
先進激光光聲光譜氣體檢測技術

采用窄線寬DFB激光器,將半導體激光器技術和光聲光譜技術良好結合, 避免光譜過寬導致嚴重交叉干擾。利用平衡式脈沖電流驅動調制光源波長, 保證激光器輸出光功率有效利用。

不對變壓器造成影響

安裝、運行不影響變壓器正常工作。不停電安裝、取油口直接取樣,無需載氣, 恒溫真空脫氣不與外空氣接觸,分析完成后油樣返回油箱, “0”污染“0”損耗,保證回油安全。

檢測精度高

將半導體激光器技術與光聲光譜技術引用到全新領域,高靈敏度檢測效果顯著, 窄帶寬精準測試混合故障氣體,可精準避開交叉干擾,測量精度高,特別是乙炔可達0.1ppm高精度。

檢測速度快

采用獨特先進設計,全組分60分鐘內完成一次檢測,單乙炔30分鐘內。 針對故障氣體吸收波長的窄線寬激光器及激光光聲光譜技術、高效靜態密封真空鼓泡油氣分離組件,快速完成檢測。

維護成本低

光聲光譜電子調制激光產生脈沖光信號,避免機械震動與損耗,極大降低設備故障率。 易安裝,系統無需載氣及重新標定,后期無頻繁周期更換耗材的材料、人力開支,真正免維護。

遠程集中管理

遠程集中管理套件可將多個在線檢測設備匯總監控, 提供完整趨勢分析和診斷結果,包括所有設備運行狀態、實時測量數據、數據柱狀分析圖、趨勢圖、報表和預警提示。 支持MODBUS、IEC61850協議,支持B碼對時、NTP遠程對時。

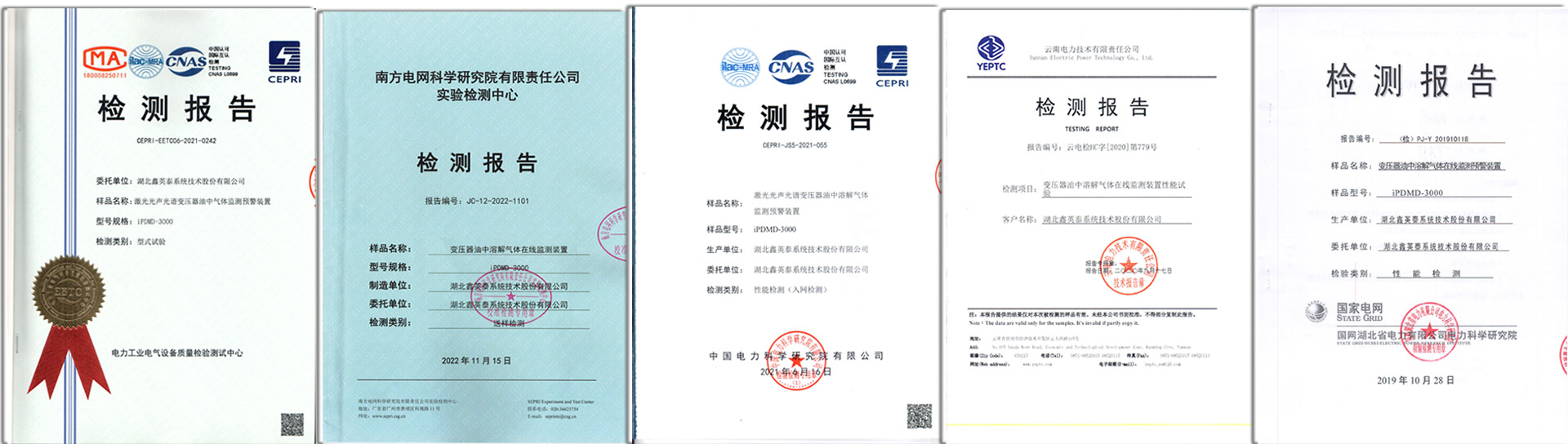

科技成果與權威機構檢測
應用示意圖

滿足A級產品標準,應用得到行業客戶的肯定與好評

幫助客戶設備運檢中及時發現、監測變壓器故障氣體,早發現早預警,降低變壓器故障率,提高安全運行水平

氣相色譜法和傳統光聲光譜法的技術升級產品,無需載氣,無氣體交叉干擾,準確度高,設備長期穩定
